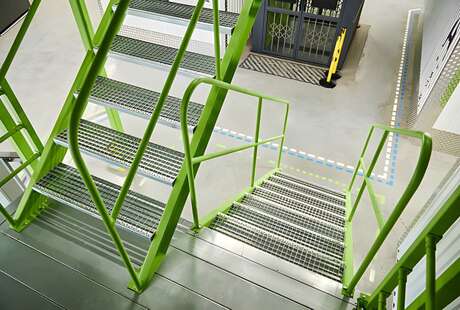

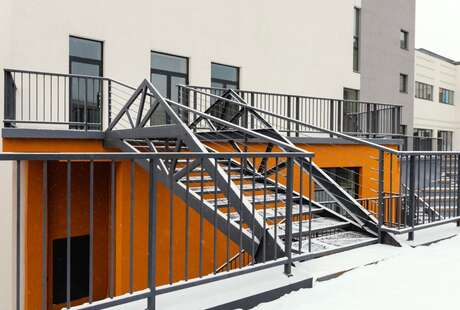

Малые металлоконструкции — это не только стеллажи, ограждения и кронштейны, но и монтажные рамы, площадки обслуживания, нестандартная тара, навесы, лестницы и поручни. Их часто заказывают под конкретную задачу и среду эксплуатации. При этом ответственность за безопасность остаётся на производителе и заказчике: конструкция должна выдерживать заданные нагрузки, соответствовать нормам и быть защищена от коррозии в реальных условиях — влажности, пыли, моек, химически активных сред. Ниже — краткая карта стандартов, обязательные технические требования и практические рекомендации, которые помогут избежать «красивых, но опасных» решений.
Какие стандарты применяются к малым металлоконструкциям
Нормативная база складывается из государственных стандартов, строительных норм и правил, санитарных требований и технических условий. Для единичных изделий часто разрабатывают собственные ТУ, но они не могут противоречить требованиям безопасности и общим нормам. Важно понимать, что одновременно могут действовать несколько документов: на материалы, сварку, крепёж, покрытия и монтаж.
На практике применяют следующие группы норм:
- Материалы и прокат: стандарты на листы, профили и трубы, требования к химическому составу и механическим свойствам. Это база для подтверждения прочности.
- Сварка и контроль: нормы на подготовку кромок, качество швов, допуски и методы неразрушающего контроля. Они задают критерии приемки.
- Крепёж и соединения: стандарты на болты, гайки, шайбы, класс прочности, методы предохранения от самоотвинчивания, требования к отверстиям и посадкам.
- Строительные конструкции: общие расчётные положения по прочности, устойчивости и жёсткости для стальных изделий, включая нагрузки и коэффициенты запаса.
- Покрытия и защита от коррозии: требования к подготовке поверхности, толщине и адгезии покрытий, правила для оцинкования и окраски.
Минимальные требования к прочности, сварным соединениям и крепежу
Даже для малого изделия необходимо выполнить расчёт, пусть и укрупнённый: определить нагрузки (постоянные, временные, ударные), пути передачи усилий, проверку прочности сечения и устойчивости элементов. Коэффициент запаса выбирают с учётом назначения и возможных отклонений геометрии при изготовлении. Для элементов с гибкостью используют расчёт на потерю устойчивости, а для рам — проверку жёсткости, чтобы ограничить прогибы и скручивание.
Сварные соединения должны соответствовать назначению: угловые швы — с достаточным катетом, стыковые — с обеспечением полного проплавления по толщине. Не допускаются подрезы, пористость, трещины, непровары. Для ответственных участков целесообразен неразрушающий контроль: визуально-измерительный всегда, по необходимости — капиллярный, магнитопорошковый или ультразвуковой. В проектах фиксируют типы швов, их размеры и протяжённость, а также требования к квалификации сварщиков и расходным материалам.
Крепёж подбирают по классу прочности и назначению: для несущих узлов — повышенные классы, для регулируемых соединений — решения с фиксацией усилия. Важно выполнять требования к диаметрам и овальности отверстий, кромочным расстояниям и шагу. Обязательны средства предотвращения самоотвинчивания: контргайка, стопорная шайба, пружинная шайба, клеевой фиксатор резьбы. Для анкеров — проверка вырыва и сдвига по основанию, контроль момента затяжки и состояние подложек.
Что спросить у подрядчика, чтобы не получить «красивую, но опасную» конструкцию
Задачи по безопасности решаются на этапе запроса и согласования. Правильные вопросы экономят время и предотвращают переделки. Обязательно уточните следующее:
- Расчёт и нагрузки: какие нагрузки приняты, какие коэффициенты запаса, на что проверены элементы (прочность, устойчивость, жёсткость).
- Материалы и документы: марка стали, сертификаты на прокат и расходные материалы, подтверждение класса прочности крепежа.
- Сварка и контроль: карта сварки, типы швов и их размеры, план неразрушающего контроля, квалификация сварщиков.
- Покрытие и подготовка: степень очистки поверхности, система покрытия (грунт и финиш), контроль толщины и адгезии, защита кромок и резов.
- Коррозионная стойкость: наличие дренажных отверстий, заглушек, прокладок, разобщение разнородных металлов, герметизация стыков.
- Монтаж и обслуживание: анкеровка, момент затяжки, схема сборки, паспорт с регламентом осмотров и допустимыми нагрузками.
- Опытная сборка и приёмка: проводится ли пробная сборка в цеху, будут ли протоколы геометрии и фотофиксация.
Инженерные приёмы против коррозии в узлах
Коррозия чаще всего развивается в местах удержания влаги и загрязнений: закрытые полости, горизонтальные полки, стыки с капиллярными зазорами, кромки реза. В конструкцию с самого начала следует заложить механизмы отвода воды и защиты оголённых участков.
Дренажные отверстия. В полых профилях и закрытых карманах предусматривают отверстия для стока и вентиляции. Их располагают в нижних точках с учётом положения изделия после монтажа, защищают от засорения и выполняют фаску, чтобы исключить заусенцы, где скапливается влага. При окраске следят за равномерностью покрытия кромок отверстий.
Заглушки. Торцы труб и профилей закрывают заглушками для предотвращения попадания воды и пыли. Для наружных условий используют варианты с ответными дренажными каналами: вода, попавшая внутрь, не должна задерживаться, а должна выходить. Материал заглушек подбирают с учётом среды и температур.
Прокладки и разобщение разнородных металлов. При контакте стали с алюминием или медью возникают гальванические пары, ускоряющие коррозию. Между разнородными деталями ставят электроизолирующие прокладки, шайбы и втулки, используют совместимые крепёжные элементы. Кромки, где возможен капиллярный подсос влаги, заполняют эластичными герметиками.
Герметизация стыков и защита реза. Любой рез или сверление нарушают защитный слой. Кромки необходимо обработать: снять острый гребень, обезжирить, прогрунтовать и закрыть финишным слоем требуемой толщины. Стыки панелей, нахлёсты и сопряжения, где возможен капиллярный подсос, герметизируют, оставляя при этом контролируемые пути дренажа. Важно избегать «ловушек воды», где герметик образует замкнутый объём без выхода.
Почему краска «вздулось» именно внизу и как это исправить
Вздутие покрытия у нижних кромок и внизу стоек — типичная картина для конструкций, работающих во влажной или грязной среде. Причины связаны с накоплением влаги, солей и механических повреждений покрытия:
Капиллярный подсос и застой влаги. Вода удерживается в стыках и на горизонтальных кромках, особенно если нет дренажа. Соли и грязь ускоряют разрушение плёнки, а повторные циклы увлажнения и высыхания вызывают подплёночную коррозию. В итоге покрытие теряет адгезию и вздымается.
Слабая защита кромок и резов. Нижние кромки часто перегружают механическими воздействиями: удары, трение, транспортировка. Если кромка не скруглена и не усилена по толщине покрытия, износ идёт быстрее, и под покрытие попадает влага.
Нарушение подготовки поверхности. Пыль, жиры, остатки окалины и недодержка межслойной сушки снижают сцепление. Внизу конструкций это проявляется быстрее из‑за постоянного контакта с влагой и грязью.
Что делать. Для существующих изделий — локальная реставрация с восстановлением системы:
1) Механическая очистка до плотного металла, удаление ржавчины и слабодержащихся участков покрытия.
2) Обезжиривание и доведение шероховатости до требуемых значений для выбранного грунта.
3) Нанесение антикоррозионного грунта с повышенной барьерностью и последующего финишного слоя до проектной толщины, с усилением кромок.
4) Формирование дренажных путей: рассверливание или добавление отверстий в нижних точках, изменение ориентации деталей при сборке, чтобы исключить «карманы».
5) Установка защитных накладок или отбойников в зоне ударов и трения.
6) Регламент мойки и осмотров, чтобы своевременно удалять соли и грязь.
Для новых конструкций — изначально закладывать скругление кромок, усиление покрытия на нижних гранях, дренажные отверстия и электроизолирующие прокладки в узлах.
Документирование и приёмка
Без фиксации параметров даже качественная конструкция теряет доказательность. Приёмка включает сверку марки стали, подтверждение класса прочности крепежа, протоколы контроля сварных соединений и геометрии, контроль толщины и адгезии покрытия. В паспорте изделия указывают предельные нагрузки, требования к монтажу и эксплуатации, периодичность осмотров и допустимые средства очистки. Фотофиксация узлов и кромок упрощает дальнейший контроль состояния.
Итог
Безопасные малые металлоконструкции — это сочетание правильных материалов, просчитанной геометрии, качественных швов и надёжного крепежа. Важна не только «красота», но и выполнение требований к защите от коррозии: дренаж, герметизация, обработка резов и разделение разнородных металлов. Правильные вопросы подрядчику, разумные коэффициенты запаса и документирование каждого этапа — залог того, что изделие прослужит долго и без аварий, сохраняя безопасность людей и оборудовани
