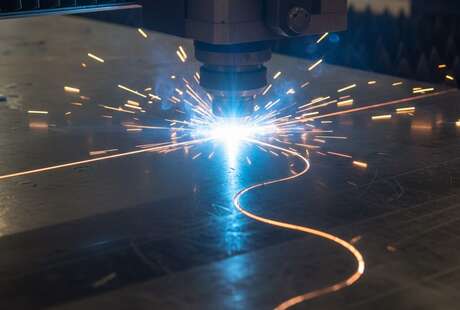

Лазерная резка: современная технология обработки металла

Лазерная резка за последние два десятилетия стала одной из базовых технологий высокоточной обработки листового и профильного металла. Она вытесняет или дополняет механические методы (штамповка, пиление, фрезерование, газокислородная и плазменная резка) там, где требуются точность, чистота кромки, минимальная деформация и гибкость в переходе от одного изделия к другому. Технология опирается на концентрированный луч когерентного излучения, сфокусированный оптической системой в пятно диаметром десятки–сотни микрон. Локализованная высокая плотность энергии приводит к плавлению, частичному испарению и/или выдуву расплава вспомогательным газом.

Краткий исторический контекст

1960-е: создание первых лазеров (ruby, CO₂).
1970-е: внедрение CO₂-лазеров в резку неметаллов (текстиль, пластики), затем – тонких металлов.
1990-е: рост мощностей, появление ЧПУ-комплексов для гибкого производства.
2000-е: распространение волоконных (fiber) лазеров – более высокая эффективность, меньшая потребляемая мощность, стабильность.
2010-е: ускоренный рост мощности (6–12 кВт и выше), улучшение качества реза толстых листов стали и алюминия.
2020-е: интеграция с системами цифрового производства (MES, ERP), использование ИИ для автоподбора режимов, развитие ультракороткоимпульсных источников для микрообработки.

Физический принцип

Лазер (Light Amplification by Stimulated Emission of Radiation) генерирует монохроматическое когерентное излучение. После формирования и модуляции луч направляется через:

коллиматор (выравнивает пучок),
волокно или оптические зеркала (транспорт),
фокусирующую линзу или голову (образует фокус).

В зоне фокуса:

плотность мощности достигает MW/см²;
материал нагревается до температуры плавления или кипения;
струя газa (кислород, азот, воздух, аргон) выдувает расплав / оксидную корку.
Тип механизма зависит от сочетания: плавление + выдув (fusion cutting), испарение (sublimation / vaporization) или реактивное окисление в случае кислорода (oxidation cutting).

Основные типы лазеров для резки металла

CO₂ (10.6 мкм): хорошо абсорбируется неметаллами; для металла требуется высокая мощность и качественная оптика; постепенно уступает позициям.
Волоконные (ytterbium fiber, ~1.06–1.08 мкм): высокая электро-оптическая эффективность (30–45%), стабильность, компактность, превосходная резка углеродистых и нержавеющих сталей, цветных металлов.
Дисковые (Yb:YAG диск): высокая качество пучка, хорошая мощность, но чаще уступают fiber по экономике.
Ультракороткоимпульсные (пикосекундные, фемтосекундные): для микроструктурирования, минимальной зоны термического влияния (ЗТВ), чаще в электронике и медтехнике, толщина мала.

Ключевые элементы оборудования

Источник излучения (лазерный модуль).

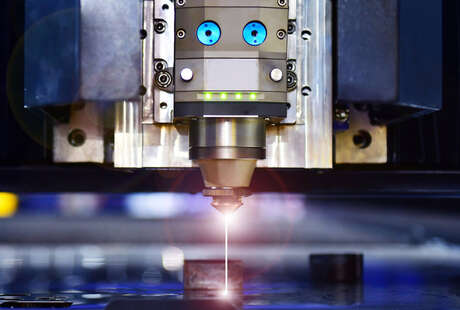

Оптическая голова (фокусирующая линза, защитное стекло, датчики высоты).
ЧПУ-станина (портальная, консольная, комбинированная) или роботизированный манипулятор 5–7 осей для 3D резки.
Система позиционирования (серводвигатели, линейные приводы, направляющие) – влияет на динамику и повторяемость.
Газовая станция (баллоны / генераторы азота, компрессоры воздуха, редукторы).
Система охлаждения (чиллер).
Датчики (автофокус, слежение за высотой сопла, мониторинг плазмы/излучения для контроля прожога).
Программное обеспечение (CAM для раскладки – nesting, оптимизация траекторий, управление модификацией параметров).
Система удаления дыма и фильтрации (экстракция частиц и паров металлов/оксидов).

Обрабатываемые материалы

Углеродистая сталь.
Нержавеющая сталь.
Алюминий и его сплавы (требует азот или воздух с контролем качества кромки).
Латунь, медь (зеркально отражающие при длинах волны CO₂; fiber более эффективен, но нужен контроль отражённой мощности).
Титан, никелевые сплавы (авиация, медтехника).
Высокопрочные и многослойные листы (ограничения по толщине).

Типичные диапазоны толщин

Волоконный лазер 2–4 кВт: сталь 12–16 мм, нержавеющая 8–12 мм, алюминий 6–10 мм.
6–8 кВт: сталь до ~25 мм, нержавеющая до ~20 мм, алюминий до ~20 мм.
10–15+ кВт: расширение диапазона для черной стали к 30–40 мм (зависит от качества газа) при оптимизации режимов.

Толстые заготовки могут уступать по качеству кромки плазме/газовой резке при очень больших толщин, но лазер выигрывает в точности и меньшей ЗТВ.

Основные технологические параметры

Мощность (кВт) – влияет на скорость и максимальную толщину.
Скорость реза (мм/мин или м/мин).
Диаметр сопла и зазор сопло–поверхность.
Фокусное положение (внутри, на поверхности, ниже поверхности).
Давление и тип газа (кислород для реактивной резки стали – повышает скорость, но даёт оксидную плёнку; азот – чистая кромка, без оксидов; воздух – экономно, но возможна окрашенность кромки).
Модуляция мощности/частота импульсов (в импульсных или гибридных режимах).
Стратегия входа (прожиг): спиральный, ступенчатый, одноточечный, динамический с изменением силы.
Порядок реза (оптимизация для минимизации коробления – отсечка отдельных участков, избегание локального перегрева).

Качество и метрология

Показатели качества:
Шероховатость кромки (Ra, Rz).
Перпендикулярность и конусность (угол отклонения).
Ширина пропила (керф).
Наличие побежалости (термического окрашивания) и микротрещин.
Зона термического влияния (минимальна у лазера по сравнению с плазмой/газокислородной).
Отсутствие заусенцев (dross).

Контроль осуществляется визуально, оптическими профилометрами, иногда – микроструктурным анализом для критически нагруженных деталей.

Преимущества лазерной резки

Высокая точность (±0.05–0.2 мм при корректной калибровке).
Узкий пропил → экономия материала, лучшая раскладка.
Низкая деформация из-за малой тепловой зоны.
Возможность сложных контуров без смены инструмента.
Быстрый переход между заданиями (гибкое производство, мелкие серии).
Хорошая повторяемость благодаря автоматизации.
Чистая кромка (особенно при азотной резке – снижает последующую механическую обработку).
Интеграция с CAD/CAM и системами планирования (цифровой поток данных).

Области применения

Машиностроение (изготовление корпусов, кронштейнов, панелей).
Автомобилестроение (прототипы, малосерийные детали, электрические аккумуляторные кассеты).
Аэрокосмическая отрасль (титан, жаропрочные сплавы малой толщины).
Электротехника и шкафы управления (высокая точность отверстий).
Медицинские устройства (корпусные элементы, инструментальные пластины – иногда микрообработка).
Архитектурно-декоративные панели (перфорация, художественные контуры).
Энергетика (детали теплообменников, крепёжные элементы).
Производство бытовой техники и мебели из металла.

Цифровая интеграция

Современные комплексы включают:

Nesting-алгоритмы (минимизация отходов, автоматический подбор ориентации фигур, учет теплового влияния).
Мониторинг в реальном времени (датчики плазмы, камеры для контроля стабильности прожига).
Предиктивное обслуживание (анализ вибраций, температуры модулей, счётчик часов на оптических компонентах).
Переход к концепции “умного цеха” (данные о загрузке станков → оптимизация графика).
Использование ИИ для: адаптивного фокуса, предсказания параметров реза при смене материала, автоматической классификации дефектов.

Безопасность и экология

Лазерные классы (обычно Class 1 в закрытых системах; открытые – требуют защитных очков соответствующей длине волны и плотности оптической нейтрализации OD).

Риск отражений – особенно при резке блестящих листов.
Пиро- и фотохимические загрязнения воздуха → обязательна эффективная вытяжка и фильтрация (HEPA, угольные фильтры).
Утилизация пыли: металлсодержащая пыль может требовать специальной обработки.
Энергопотребление: современные fiber-системы сокращают углеродный след по сравнению с устаревшими CO₂ при равной производительности.
Тренды развития
Рост мощностей fiber > 20 кВт с улучшенным качеством луча (beam shaping) для толстых секций.
Динамическое формирование пучка (переключение моды или профиля для оптимизации прожига и чистового прохода).
Комбинация с аддитивными и гибочными операциями в одном потоке (hybrid manufacturing).
Укрепление роли ИИ в автоматическом подборе параметров реза и предотвращении брака.
Микро- и ультракороткоимпульсная обработка для высокоточных деталей электроники, медицинских имплантов.
Использование воздуха высокого давления как компромисс между стоимостью азота и качеством (при наличии соответствующих компрессоров и фильтрации).
Устойчивость: оптимизация раскладки (nesting) с учётом переработки отходов и отслеживания углеродного следа.

Сравнение

Плазменная резка: быстрее на толстой стали с меньшей себестоимостью оборудования, но более широкая ЗТВ и ниже точность на мелких деталях.
Газокислородная: экономична для очень толстых листов (40+ мм), но медленна и имеет большую термическую зону.
Механическая (штамповка): крайне эффективна при массовом крупносерийном производстве простых форм, менее гибкая в изменениях.
Водоструйная: отсутствие термического влияния, универсальна к материалам, но ниже скорость и выше стоимость абразива.

Перспективы

Ожидается дальнейшая автоматизация: полностью автономные клетки, где система сама определяет порядок реза, заменяет сопла, корректирует фокус и перенастраивает раскладку “на лету”. Лазерная резка будет тесно сочетаться с автоматическим сгибом, сваркой и аддитивными методами, формируя непрерывные цифровые цепочки. Улучшение эффективности источников уменьшит энергозатраты на единицу детали и снизит углеродную интенсивность производств.

Краткий глоссарий

Керф: ширина пропила.
ЗТВ (зона термического влияния): область изменённой структуры вокруг линии реза.
Nesting: автоматическая раскладка фигур для минимизации отходов.
Beam shaping: изменение распределения мощности в поперечном сечении пучка.
Dross: застывшие наплывы металла на нижней кромке.
Прожиг: начальная стадия создания сквозного отверстия перед резкой контура.

Заключение

Лазерная резка стала фундаментальным инструментом современной металлообработки благодаря сочетанию точности, гибкости и цифровой интегрируемости. Хотя она не заменяет полностью альтернативные технологии, её роль в адаптивном, малосерийном и высококачественном производстве продолжает расти. Тенденции указывают на дальнейшее повышение мощности, интеллектуализацию процессов и снижение экологической нагрузки.
